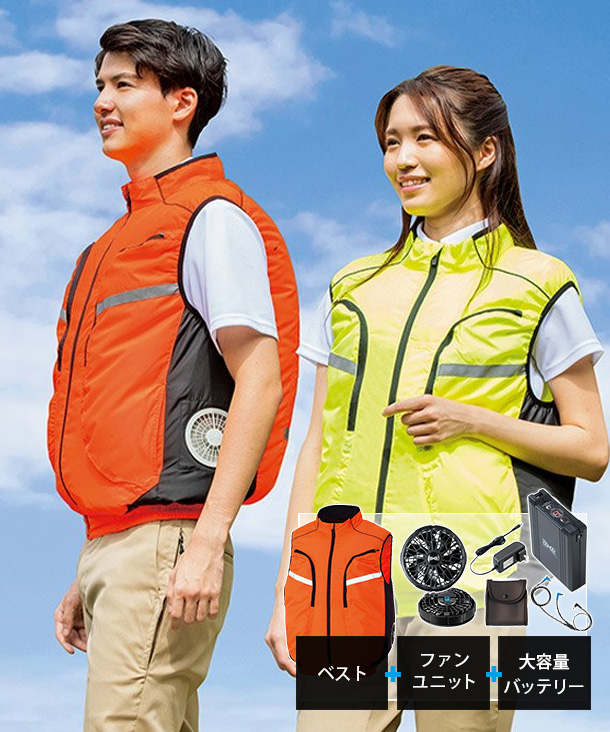

フォークリフト作業時の空調服としておすすめのファン・バッテリーセット AZ50195-b。
こちらのセット商品は、サイドファンを採用した空調服ベストがセットになっており、背中に持たれたとき、ファンが干渉しにくい設計になっております。
また、カラーにハイパーイエロー、ハイパーオレンジを採用し、日中、夜間を問わず、安全性にも配慮された空調服です。
ハイパワーファン・バッテリーセットは空調服社製の14.4ボルト。
最大風量約76ℓ/秒を実現します。
最大風量の持続時間は約5分で、その後10.5Vに自動変換されます。
最初の体に熱を持った時、風量が強く、落ち着いたら、あとは、適度な風量を持続させる設計です。おすすめなのはゆらぎモード。11Vと8Vを一定の間隔で切り替わり、最大連続使用時間が約6.8時間で高効率な空調服となっております。
さらにパワーを求める方は空調服社製の18Vを別にお買い求めください。
SPEC
メーカー | アイトス(空調服) |
---|---|
型番 | AZ50195-b |
カラー | 91.ハイパーイエロー, 93.ハイパーオレンジ, 3.シルバーグレー, 6.ロイヤルブルー, 8.ネイビー, 9.レッド |
素材 | リップストップ 平織り ポリエステル100% |
サイズ | SS, S, M, L, LL, 3L, 4L, 5L, 6L |
商品内容 | 空調服・パワーファンスターターキット(14.4Vタイプ) |
サイズ表
SS | S | M | L | LL | 3L | 4L | 5L | 6L | |
---|---|---|---|---|---|---|---|---|---|
着丈 | 62 | 64 | 66 | 68 | 70 | 72 | 72 | 72 | 72 |
肩幅 | 40 | 42 | 44 | 46 | 48 | 50 | 52 | 54 | 56 |
胸廻 | 108 | 112 | 116 | 120 | 124 | 132 | 140 | 148 | 156 |
サイズの測り方
- 肩幅襟の付け根を通って左右の肩先まで
- 着丈襟の付け根から背中の中心を通って裾まで
空調服 ファンの取り付け方
1
左右のツメとケーブル差し込み口とL、またはHの文字の位置を確認してください。
2
上下のギザギザ部分を中陳川に押さえながら周りのリングを外してください。
3
服の穴にファンを表側から差し込み、左右にツメ。下にケーブル差込口が来るように調整し、薄い生地の場合はLの文字、厚い生地の場合はHの文字が見える様にツメの位置を確認し、カチッと音が鳴るまで確実にはめてください。(Lではまらない場合はHではめてください)
4
ケーブルをつなぎます。いちばん長いケーブルを左のファンに、一番短いケーブルを右のファンに、残りをバッテリーにつなぎます。
書く差し込み口の奥まで確実に差し込んでください。
5
いちばん長いケーブルをマジックテープで止め、遊ばないようにする。
バッテリーをポケットの中に入れて完了。
ケーブルを引っかけて固定する。
各空調服メーカー専用の
ファンやバッテリー以外は
故障や事故の原因となりますので
使用しないでください。
風が通り抜ける
新感覚の涼しさ
「空調服™」はウエアの腰部左右に取り付けられた2基の小型ファンにより衣服内に外気を取り込み、汗を蒸発させることによる気化熱で身体を冷やし、快適に過ごせる冷却機能を搭載したワーキングウェアです。
人は体温が上がると脳が検知し、必要な量の汗を出します。汗が蒸発する際の気化熱で体温を下げる「生理クーラー」と呼ばれるメカニズムは「汗を蒸発させるための仕組み」が備わることで十分な効果を発揮する事ができるのです。空調服™は、ファンから服の中に毎秒約20リットルの外気が取り込まれます。取り込まれた空気は、服と体の間を平行に流れ、その過程で書いた汗を瞬時に蒸発させます。体は気化熱により冷え、服の中を通った暖かく湿った空気は衿元と袖口から排出されます。
調整ヒモ空気の流れる量が増え、
涼しさが増大します
襟の内側にある調整ヒモをとめる事で、首元と空調服の間に空気の通り道が生まれ涼しく快適な環境を作ります。
ヒモはボタンで簡単取り付け可能です。
ボタンをとめる事で新たに風の通り道が出来ます。
ファン脱着も簡単で、
洗濯できます
ユニットはバッテリー(またはスイッチ付き電池ボックス)、空気吸入ファン2個、ケーブル。軽量、コンパクトサイズです。脱着も可能で、洗濯時は簡単に取り外しが出来ます。
リングを外します
簡単にファンユニットを取り外せます
人体の体に備わる冷却システム
激しい運動をすれば、1時間に1000cc以上の汗をかくこともありますが、1000ccの汗が全て蒸発した場合、気化熱によって580kcalもの熱を体から奪います。これは、重労働である木びきを1時間行い続けた場合の産熱量(480kcal)を充分にカバーします。発汗量は脳でコントロールされ、必要なときに必要な量を発汗する様になっています。この生理的な冷却システム(以下「生理クーラー®」)は、「汗を蒸発させるための仕組み」が備わることで、十分な効果を発揮します。この生理クーラー®の原理を利用したのが空調服®です。2基のファンにより取り込まれた空気は、服と体の間を平行に流れ、その過程でかいた汗を瞬時に蒸発させます。生理クーラー®が正しく動作している状態(かいた汗が瞬時に蒸発され続けている状態)を作ることで発汗量は体が必要としている量となり、着用者の着用時の状態に応じた適切な冷却を行うことが可能となります。
POINT1
人間には暑さを検知するセンサーの情報を脳で処理し、その人の体がその時に求めている冷却量に応じた汗を出す、「生理的なクーラー機能」が備わっています。
POINT2
汗(水)100ccが蒸発すると、氷800gが解けるときと同じ熱量を体から奪います。
POINT3
体に対して平行に新鮮な空気が十分に流れていれば汗を完全蒸発させることができます。空気の流れがなければいくら水を飲んでも無駄な汗として流れ、体を冷やすことはできません。
POINT4
体と平行に新鮮で大量の空気の流れを作るのが空調服™です。空調服™によって汗を完全に蒸発させ、着用者の着用時の状態に応じた最適な冷却を行うことが可能です。
空調服™の着用効果
01身体に
対する効果
生理クーラー®を補助し、最適な状態に体表を冷やすことで、常に快適な状態を保ちます。
無駄な汗をかかなくなり、体力の消耗を抑えます。汗がすぐに蒸発するので、汗臭が減り、あせもなど、汗による皮膚病になりにくくなります。
※効果には個人差があります
02エネルギー・
コストに
対する効果
約55円
※空調服™を毎日使用した場合(大容量バッテリーを1日8時間充電した場合)
03作業効率アップによる
コストダウン効果
空調服™を使用することで、
作業効率が上がった場合、大きな利益改善が期待できます。
作業効率が10%アップすれば、11人分の仕事を10人で行えます。
1調整紐
2チンガード
3大型マルチポケット
4反射材(胸部)
5スペーサーパッド(胸部)
6サイドポケット
7サイドファン
8反射材(首元)
9スペーサーパッド(背面)
10反射材(背面)
18Vバッテリー対応ファン対応バッテリー:BT23211
パーツを取り外して水洗いが可能
上蓋もプロペラも取り外して水洗い可能。ファンを清潔に保つことができます。
水洗い後はしっかり乾かしてから取り付けてください。
パーツの取り外し方
14.4Vバッテリー対応ファン対応バッテリー:BT23231/BT01411
-
薄型・軽量
ブラシレスモーターの採用により、41mmの薄さと、80gの軽さを実現しました。
-
取り付け簡単
ウェアへの取り付け時に、はめ込む位置がわかりやすいガイド付き。
-
プラグ抜け抑制
楕円形のプラグ差込口のため、着用時にケーブルが回転せず、不用意にプラグが抜けることを防ぎます。
7.2Vバッテリー対応ファン対応バッテリー:BTSP1/BT23221
片手でのファンリング脱着が可能になりました。
ケーブルフックの採用により、プラグ抜けの可能性を軽減しました。
18Vバッテリー 対応ファン |
14.4Vバッテリー 対応ファン |
7.2Vバッテリー 対応ファン |
|
---|---|---|---|
ファンの厚さ | 47mm | 41mm | 47mm |
重量(ファン1個あたり) | 約85g | 約80g | 約103g |
最大風量(ファン2個の合計) | 約106.0ℓ/秒 | 約76.0ℓ/秒 | 約48.8ℓ/秒 |
バッテリー動作時間 |
(18V)ターボモード※1約5.1時間 (15V)約1.5時間+約3.9時間 (10.0V)約8.4時間 (10.0V)ゆらぎモード※2約11.2時間 (6.0V)約24時間以上 |
(14.4V)ターボモード※3約4.9時間 (11V)連続モード約4.4時間 (11V)ゆらぎモード※4約6.8時間 (8.2V)約8.5時間 (6.0V)約17時間以上 |
(7.2V)約8時間 (6V)約12時間 (5V)約18時間 (3.3V)約24時間以上 |
18Vリチウムイオン
バッテリー対応ファン:FA23112
赤色LEDで屋外での視認性良好
JIS IP55(防塵防水)規格適合※1
9段階での残量表示
14.4Vリチウムイオン
バッテリー対応ファン:FA01012
赤色LEDで屋外での視認性良好
JIS IP55(防塵防水)規格適合※1
9段階での残量表示
7.2Vリチウムイオン
バッテリー対応ファン:FA23112
赤色LEDで屋外での視認性良好
JIS IP55(防塵防水)規格適合※1
ワンボタンでの簡易操作
9段階での残量表示
18Vリチウムイオン バッテリー |
14.4Vリチウムイオン バッテリー |
7.2Vリチウムイオン バッテリー |
|
---|---|---|---|
18Vバッテリー対応ファン | 14.4Vバッテリー対応ファン | 7.2Vバッテリー対応ファン | |
連続稼働時間※ | 【18V】 ターボモード 18Vで約20秒、 16Vで4分40秒動作後12Vへ自動移行します。 |
【14.4V】 ターボモード 14.4Vで5分間動作し、その後10.5Vへ自動移行します。 |
【7.2V】 約8時間 |
【15V】 15Vで約1.5時間動作し、その後10Vへ自動移行し、約3.9時間動作します。 |
【11.0V】 連続モード 約4.4時間 |
【6V】 約12時間 |
|
【10V】 連続モード 10Vで約8.4時間 |
【11.0V】 ゆらぎモード 11.0Vと8.2Vを一定の間隔で自動切換します。約6.8時間の連続使用が可能です。 |
【5V】 約18時間 |
|
【10V】 ゆらぎモード 10Vと8Vを一定の間隔で自動切換します。約11.2時間の連続使用が可能です。 |
【8.2V】 約8.5時間 |
【3.3V】 約24時間 |
|
バッテリー容量 | 3250Ah(58.5Wh) | 3250Ah(46.8Wh) | 6500Ah(46.8Wh) |
バッテリー充電時間 | 約3時間 | 約3時間 | 約8時間 |
